Das Cockpit des MidiMotionRig ist bewusst einfach gehalten. Es handelt sich nicht um ein maßstabsgetreues Modell eines Sim-Racing-Cockpits, sondern um eine stilisierte Darstellung der wesentlichen Elemente einer Motion-Plattform. Lenkrad, Pedale, Racing-Sitz und die angedeutete Karosserie greifen die typische Formsprache eines Sim-Racing-Fahrzeugs auf und machen den späteren Einsatzzweck der Plattform bereits auf den ersten Blick erkennbar.
Trotz der bewusst vereinfachten Gestaltung vermittelt das Modell bereits einen guten Eindruck der späteren Motion-Plattform und verleiht dem MidiMotionRig seinen unverwechselbaren Charakter.
Die einzelnen Bauteile werden mit Kunststoffkleber miteinander verbunden. Für dieses Projekt habe ich Evonik Acrifix 1R 0192 verwendet. Während der Trocknungszeit lassen sich die Teile mit einfachen Wäscheklammern zuverlässig fixieren.
Technische Daten:
- Abmessungen: 334 × 150 × 146 mm (L × B × H)
- Montage: Verklebung der Einzelteile mit Kunststoffkleber
- Befestigung: 4 × M3×12 Schrauben und Spacer zur späteren Montage auf der Surge-Achse
Passende Komponenten für das Cockpit
Wenn du das Workshopboard ohne langes Suchen nachbauen möchtest, findest du hier die zentralen Komponenten, die ich im Aufbau genau so verwendet habe.
Die vollständige Stückliste mit Maßen, Mengen und Normteilensteht zusätzlich als PDF zur Verfügung
Affiliate-Link: Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Schritt-für-Schritt-Anleitung
Schritt 1 – Beltline montieren

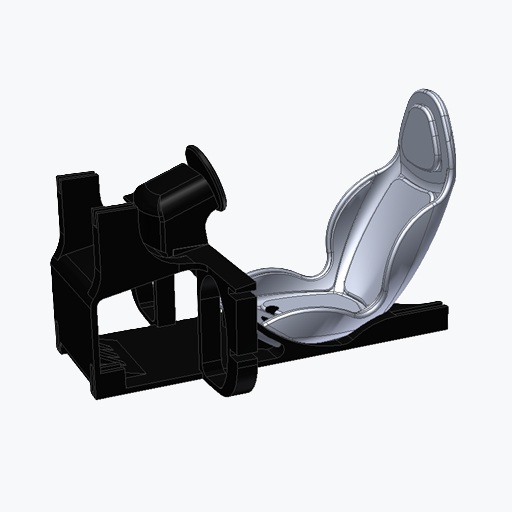

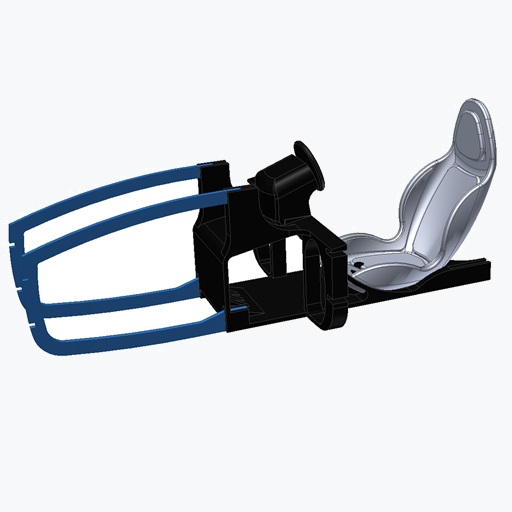

Nehmt zunächst das Cockpit-Basisteil (3DOFP-00-07) sowie die beiden Beltline-Bauteile (3DOFP-00-14) zur Hand und verklebt diese mit dem Kunststoffkleber. Zur Fixierung während der Trocknungszeit haben sich Wäscheklammern als einfache und praktische Lösung bewährt.
Je nach verwendetem Kleber beträgt die Trocknungszeit etwa 20 Minuten.
Mein erster Versuch, die Teile mit Sekundenkleber zu verbinden, ist übrigens gescheitert. Der Kunststoffkleber liefert hier deutlich bessere Ergebnisse.
Schritt 2 – Roofline montieren

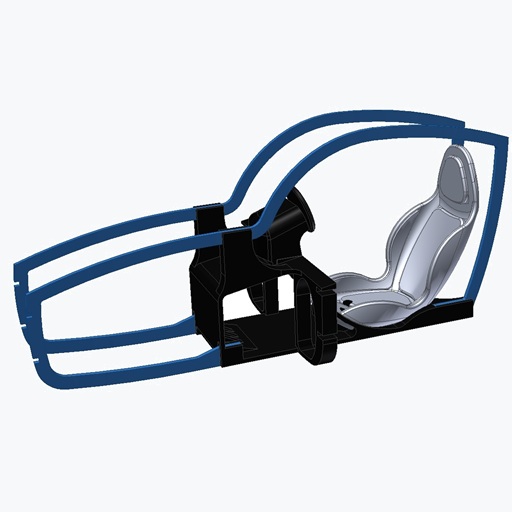

Die beiden Roofline-Teile werden auf die gleiche Weise montiert und ebenfalls bis zur vollständigen Aushärtung fixiert.
Schritt 3 – Plan-Shape einsetzen

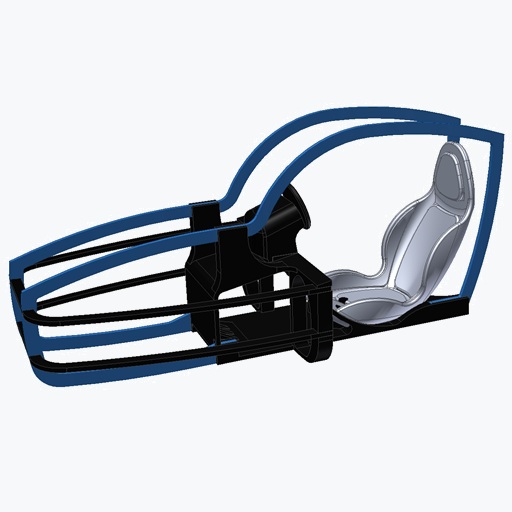

Zum Schluss werden die beiden Plan-Shape-Elemente eingesetzt. Gebt dazu etwas Kleber in die vorgesehenen Aussparungen und schiebt die Teile vorsichtig in ihre Position.
Schritt 4 – Vorbereitung für die Montage

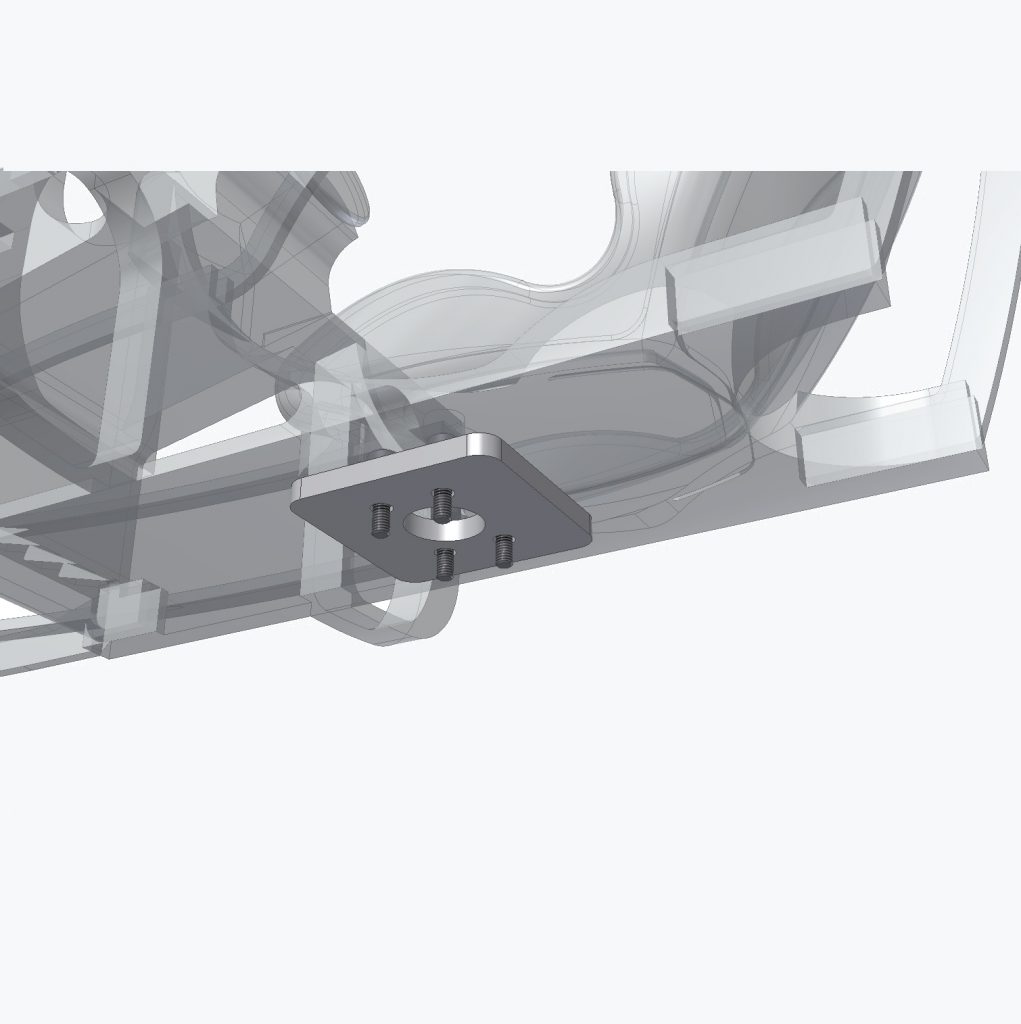

Die Spacer sowie die vier M3×12-Schrauben werden für die spätere Befestigung des Cockpits auf der Surge-Achse benötigt.
