Das Workshopboard dient als stabile und übersichtliche Basis für Experimente und Prototypen rund um den Arduino Mega 2560.
Die Platte wird aus schwarzem PLA 3D-gedruckt und ist für den Einsatz auf der Werkbank ebenso gedacht wie für modulare Projektaufbauten.

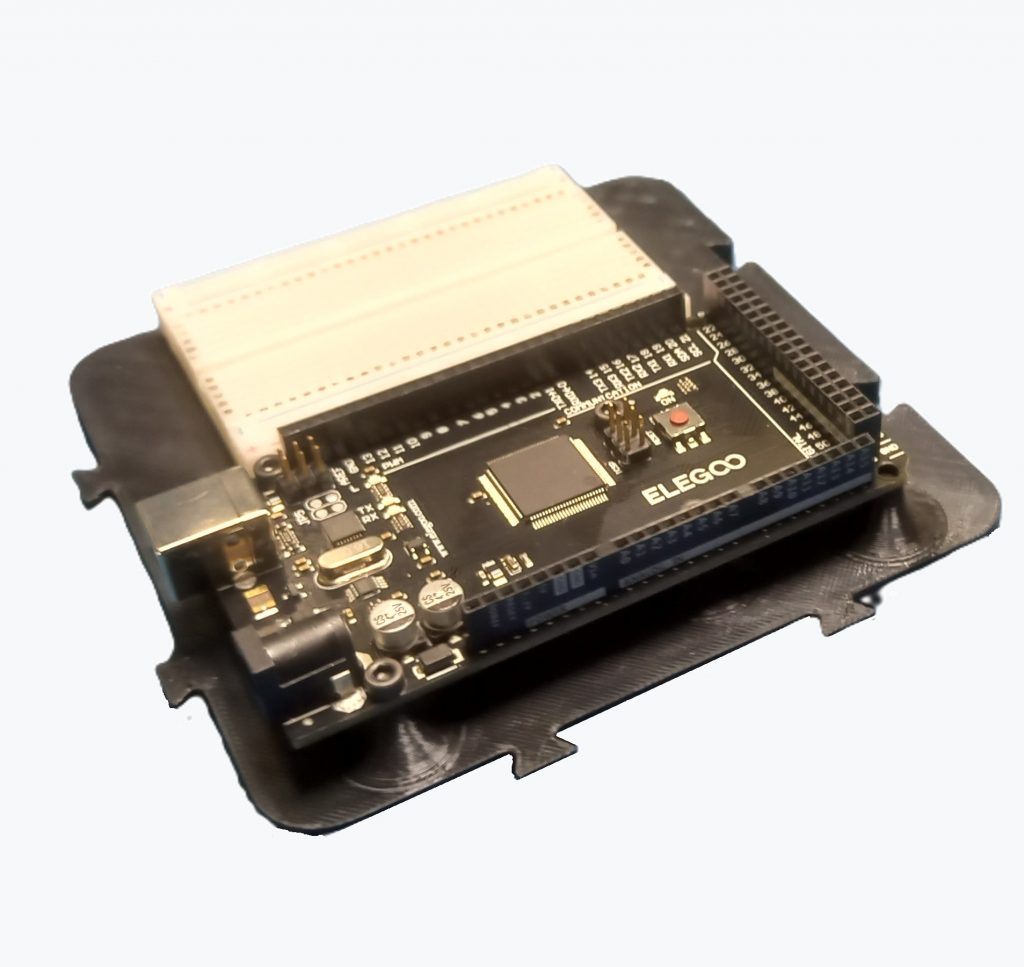

Der Arduino Mega 2560 kann sicher auf der Platte befestigt werden. Zusätzlich bietet das Board Platz für ein AZDelivery Mini Breadboard mit 400 Pins, das aufgeklebt wird. Dadurch lassen sich Versuchsschaltungen aufbauen, ohne dass Bauteile oder Leitungen während der Arbeit verrutschen.
Das Board ist konsequent modular ausgelegt:
An zwei Seiten befinden sich Schwalbenschwanz-Zapfen, an den gegenüberliegenden Seiten passende Schwalbenschwanz-Aufnahmen. Mehrere Workshopboards lassen sich so wie ein Puzzle miteinander verbinden und flexibel erweitern.
Für eine feste Montage verfügt das Board über zwei diagonal angeordnete Senkbohrungen.
Mit einem Außenmaß von 124 × 124 mm bleibt das Workshopboard kompakt, bietet aber ausreichend Platz für Controller, Breadboard und sauberes Arbeiten.
Alle zur Montage benötigten Befestigungselemente sind in der darunterliegenden Stückliste aufgeführt.
Stückliste: Workshopboard
Stückliste inklusive Download-Links ausklappen
Hinweis zu Affiliate-Links:
Einige der folgenden Links sind Affiliate-Links. Wenn du darüber einkaufst, unterstützt du meine Projekte und diesen Blog, da ich eine kleine Provision erhalte. Für dich entstehen keine zusätzlichen Kosten.
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Position: 1
Name: Workshopboard
Maße: 124 x 124 mm
Material: PLA
Bemerkung: –
Nummer/Norm: AH-00-01
Menge: 1x
Link:
https://www.printables.com/model/1578846-workshopboard-modular-arduino-mega-prototyping-bas
https://www.thingiverse.com/thing:7286888
Position: 2
Name: Zylinderkopfschraube
Maße: M3 x 12 (8.8)
Material: Stahl
Bemerkung: galvanisch verzinkt
Nummer/Norm: DIN 912
Menge: 4x
Link: https://amzn.to/4ugXasE
Position: 3
Name: Mutter
Maße: M3
Material: Stahl
Bemerkung: galvanisch verzinkt
Nummer/Norm: DIN 934
Menge: 4x
Link: https://amzn.to/3PmOhOd
Position: 4
Name: Arduino Mega 2560 R3
Maße: –
Material: –
Bemerkung: –
Nummer/Norm: –
Menge: 1x
Link: https://amzn.to/40RrXPi
Position: 5
Name: Mini Breadboard 400PIN 4 Stromschienen
Maße: –
Material: –
Bemerkung: AZDelivery
Nummer/Norm: –
Menge: 1x
Link: https://amzn.to/4stYMh5
Montage
Die Montage des Workshopboards ist in wenigen Schritten erledigt.
Für den Aufbau werden die in der Stückliste aufgeführten Komponenten benötigt.
Schritt 1 – Druck der Grundplatte
Zuerst wird die Druckdatei von Printables heruntergeladen und die Grundplatte 3D-gedruckt.
Für den Druck sind folgende Einstellungen ausreichend:
Schichthöhe: 0,2 mm
Infill: 15 %
Damit entsteht eine stabile Basis für die weitere Montage.
Schritt 2 – Einsetzen der Muttern

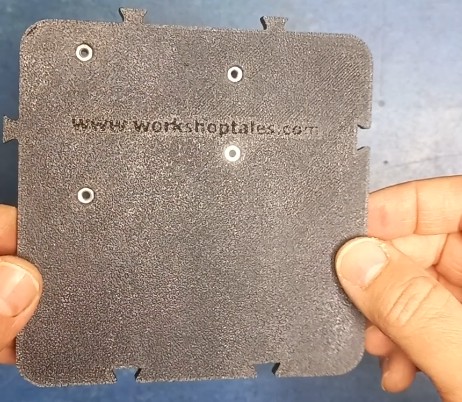

Im nächsten Schritt werden die Muttern von der Rückseite in die vier vorgesehenen Aufnahmen eingesetzt und bündig eingedrückt.
Je nach Drucktoleranz kann es hilfreich sein, die Muttern mit einer Schraube vorsichtig in die Aufnahme zu ziehen, bevor der Arduino montiert wird. Dadurch sitzen sie sauber und verkanten nicht.
Schritt 3 – Arduino Mega befestigen
Der Arduino Mega 2560 wird anschließend mit den vier Zylinderkopfschrauben M3×12 (DIN 912) auf dem Workshopboard befestigt.
Hinweis:

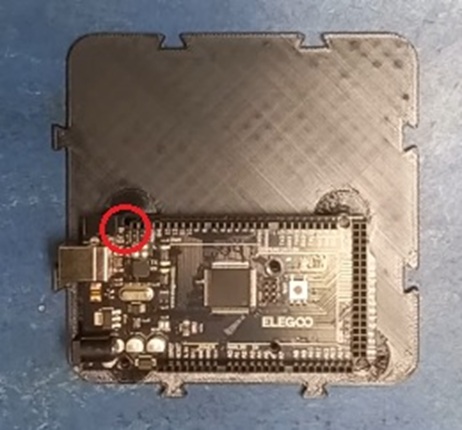

Abhängig von der Bestückung des Arduino-Boards kann es an einer Schraubposition (rot markiert) zu einer Kollision mit einem SMD-Bauteil kommen. In diesem Fall vorsichtig montieren und die Schraube im Zweifel weglassen.
Schritt 4 – Breadboard aufkleben
Zum Abschluss wird die Schutzfolie des Klebestreifens am Mini-Breadboard abgezogen und das Breadboard in der vorgesehenen Fläche aufgeklebt.
Damit ist das Workshopboard einsatzbereit für Experimente und modulare Prototypenaufbauten.
